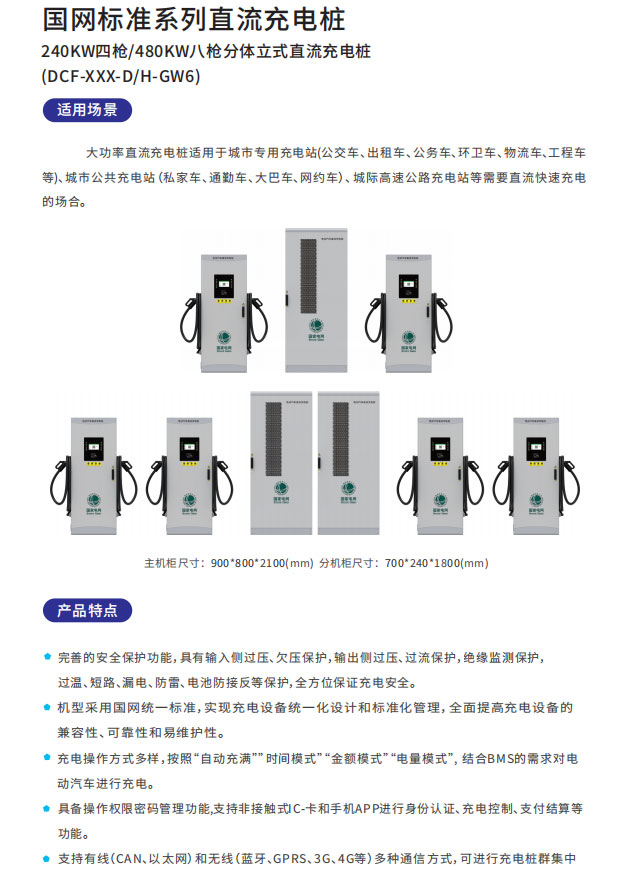

國網240KW四槍/480KW八槍分體立式直流充電樁技術參數 產品型號 DCF240D-GW6 DCF480H-GW6 詳細規格 額定功率 240KW 480K..........
| 產品型號 | DCF240D-GW6 | DCF480H-GW6 | |
| 詳細規格 | 額定功率 | 240KW | 480KW |
| 功率柜 | 用戶界面 | 7寸LCD彩色顯示觸摸屏 | |
| 安裝方式 | 立式 | ||
| 走線方式 | 下進下出 | ||
| 設備尺寸 | 900*800*2100mm | ||
| 輸入電壓 | AC380V±15% | ||
| 輸入頻率 | 45~65Hz | ||
| 輸出電壓 | 200-750V | ||
| 輸出電流范圍 | 0-800A | 0-1600A | |
| 計量精度 | 1級 | ||
| 充電終端 | 用戶界面 | 7寸LCD彩色顯示觸摸屏 | |
| 安裝方式 | 立式 | ||
| 設備尺寸 | 700*240*1800mm | ||
| 輸入交流電壓 | AC220V±15% | ||
| 輸入頻率 | 45~65Hz | ||
| 輸入直流電壓 | 200-750VDC | ||
| 輸出直流電壓 | 200-750VDC | ||
| 單槍輸出最大電流 | 250A | ||
| 單終端槍數量 | 2 | 2 | |
| 充電槍總數量 | 4 | 8 | |
| 槍線長度 | 5m | ||
| 電氣指標 | 限流保護值 | ≥110% | |
| 穩壓精度 | ≤±0.5% | ||
| 穩流精度 | ≤±1% | ||
| 紋波系數 | ≤±0.5% | ||
| 效率 | ≥95.2% | ||
| 功率因數 | ≥0.99（50%負載以上） | ||
| 諧波含量THD | ≤5%（50%負載以上） | ||
| 功能設計 | 充電模式 | 自動充滿/定電量/定金額/定時間 | |
| 充電方式 | 刷卡充電/掃碼充電 | ||
| 支付方式 | 刷卡支付/掃碼支付 | ||
| 聯網方式 | 以太網 3/4G | ||
| 安全設計 | 執行標準 | GB/T20234、GB/T18487、GB/T27930、NB/T33008、NB/T33002 | |
| 安全功能 | 充電槍溫度檢測、過壓保護、欠壓保護、過載保護、短路保護、接地保護、過溫保護、低溫保護、絕緣監測保護、極性反接保護、防雷保護、急停保護、 漏電保護 | ||
| 環境指標 | 工作溫度 | -25℃~+55℃ | |
| 工作濕度 | 5%~95%無凝霜 | ||
| 工作海拔 | <2000m | ||
| 防護等級 | IP54 | ||
| 冷卻方式 | 風冷 | ||
| 噪聲控制 | ≤60dB | ||
| MTBF | 100,000 小時 | ||
